6.3 预设框：光阑与质量

6.3.1 质量功能

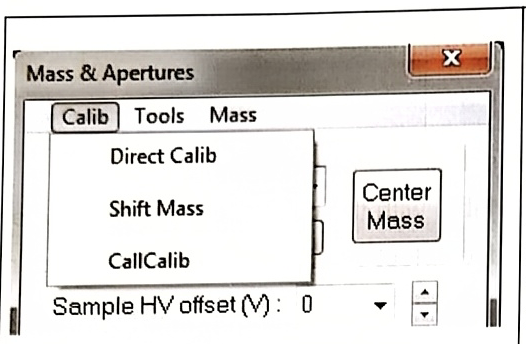

	Calib Direct Calib 将 (M, B) 行添加到当前的 [M, B] 表中。 Shift Mass 通过修改 [B, k(B)] 表中的 Mass，按比值 (M1/M2) 移动整个 [M, B] 表（关于 [B, k(B)] 表的信息请参阅二次离子光学指南）。 Call Calib 打开质量校准例程。

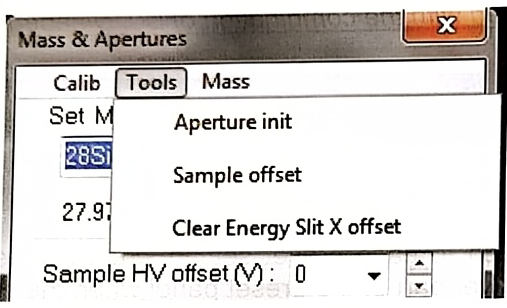

	Tools Aperture init 打开 Aperture Init（光阑初始化）框（见下文）。 Sample offset 打开 Sample HV offset（样品高压偏移）框（见下文）。 Clear Energy Slit X offset 将所有能量狭缝预设的 Energy Slit X 重置为零。

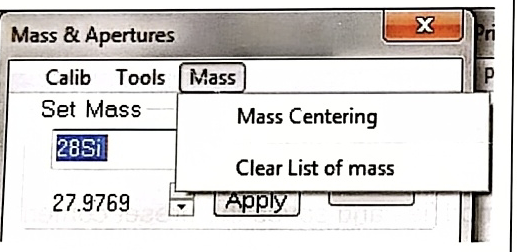

	Mass Mass Centering 打开 Scan All 对话框。磁场围绕初始值进行扫描。 Clear List of mass 从 Set Mass 框的下拉列表中移除最近调用过的质量。

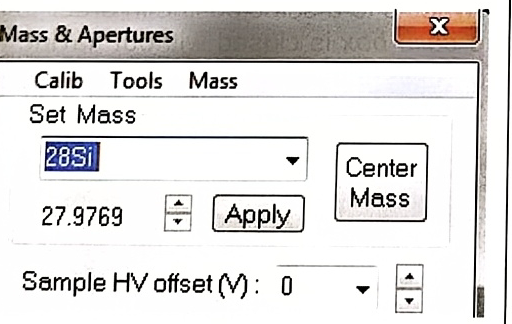

	Set Mass 编辑所需的质量，用计算机键盘的 Enter 或点击 Apply 予以确认。 Center Mass 按钮与 Mass Centering 功能相同。 Apply 将编辑后的质量载入仪器。 ▲▼ 以 +/- 1 amu 的步长增减质量。

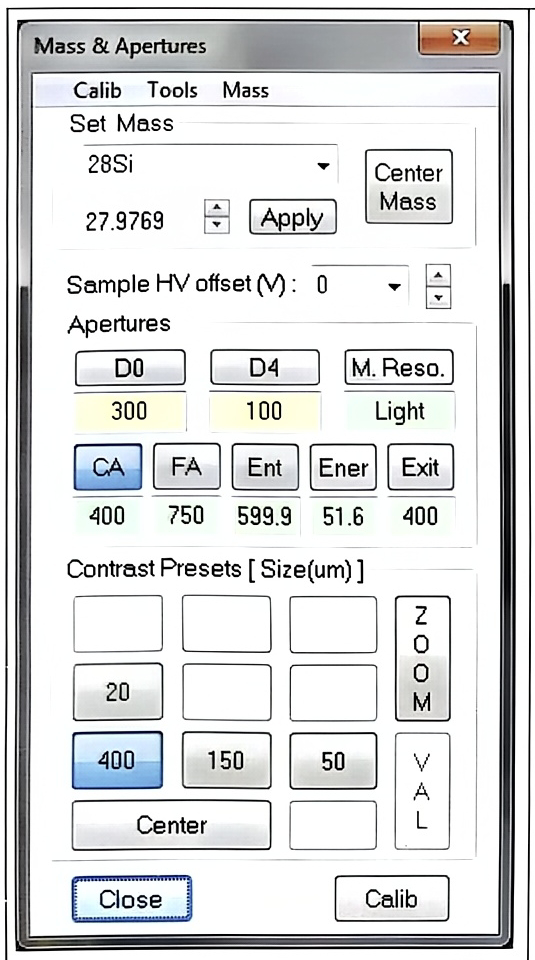

6.3.2 光阑功能

这些预设直接控制仪器。在开始分析之前，建议选择与仪器状态相对应的预设，因为这些信息会存储在数据文件中。

• D0 用于将 aperture preset pad（光阑预设按键板）分配用于选择第一个一次光阑。
• D4 用于将 aperture preset pad（光阑预设按键板）分配用于选择第二个一次光阑。
• CA/FA/Ent/Ener/Exit 用于将 aperture preset pad 分配给所选光阑：
  • CA 代表 Contrast Aperture（对比光阑）。
  • FA 代表 Field Aperture（视场光阑）。
  • Ent 代表 Entrance slit（入口狭缝）。
  • Ener 代表 Energy slit（能量狭缝）。
  • Exit 代表 Exit slit（出口狭缝）。

例如，文中说明 Exit Slit 和 Entrance slit 预设不能更改，Exit Slit 以 MR（质量分辨率）表示，而 Entrance Slit 以 µm 表示。

对于 D0/D4/CA/FA 光阑以及 Ent/Ener/Exit 狭缝的任何选择，Calib 都不会打开 Calib box（校准框），而是将键盘拨轮分配给所选的光阑轴。

Valid 会修改预设内容（前提是 Valid 已启用），D0、D4、CA、FA 和 Ener 即属于这种情况。

点击 M. Reso. 按钮会打开右侧的 Mass Resolution preset box（质量分辨率预设框）。

对于 Contrast Aperture（CA）和 Entrance slit（Ent），预设面板底部会出现 Center 按钮。Center 通过 Scan All 程序启动自动居中流程。

Adjust 按钮仅在 Energy slit（Ener）时出现在预设面板底部。Adjust 通过 Scan All 程序启动自动调整流程。

Remark 1（注 1）：这 3 个狭缝标签无法手动输入，因为它们是根据实际光阑位置自动确定的。Exit Slit 标签以 MR 表示，Entrance slit 标签以 µm 表示，Energy Slit 以 eV 表示。如果发现标签有误，专家操作员必须检查狭缝偏移（在 Interface 窗口中，选择实用菜单 “Aperture and Stage”，在此处可以选择 Entrance width offset / Exit width offset / Energy width offset / Energy slit position）。必须在操作员分别将 Entrance width、Exit width 和 Energy width 设为零、或把低能边设到轴上之后，才能启用这些功能。

Remark 2（注 2）：在电动化机箱断电后，仪器所认定的、并显示在用户界面中的光阑位置不再正确。需要启用 Init procedures（初始化流程）。
